Ключевые характеристики
Вес, кг - 0,65
Способ монтажа - В опору
Защита - IP 44
Класс защиты - II
Ширина корпуса - 80
Глубина - 80
Крышка - серая/прозрачная
Предохранители - D 01 (E14) 4/6A - 2 шт (в комплект не входит)
Аналоги -
EK 340 G2S-2d /
EKM-2050-2D1-5S6/U
Материал корпуса/крышки - Пластик
Производитель -
Ключевые характеристики
Соединительная коробка для сетей освещения EKM-2020-2D1
Держатель предохранителей:2xD 01 (E14) (в комплект не входит)
Сечение(мм.кв.) для 1, 2 и 3х кабелей: 5x2,5-16
Материал корпуса: Ударопрочный полимер
Покрытие клемм: антикоррозийное покрытие
Крышка: Прозрачная
Степень защиты: IP 44
Класс изоляции: II
Предохранители: D 01 (E14) 4/6A - 2 шт (в комплект не входит)
Зарядные провода светильников: 2 кабеля- 3х1,5 - 5х2,5мм²

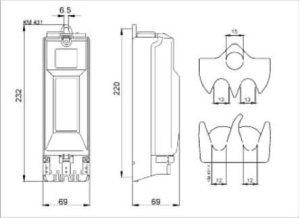

Высота корпуса - 232 мм
Ширина корпуса - 69 мм
Монтажная глубина - 69 мм
Вес - 0,65 кг
Возможна замена на - EK-340 G2S-2D
Походит для опор малого D - ОГК-3,4,5 / ОТ-1 / НФГ-3,4,5 / ОНО-3,0 / ОМГ-3 / ГК-3
Муфта
Тип установки
для установки внутри опоры освещения
Кабель
Напряжение
0 - 1кВ
Сечение
2 - 16мм
Кол-во жил
5
Назначение
Соединительная коробка предназначена для установки внутри опоры и служит для присоединения зарядных проводов светильников к подходящим кабелям групповой питающей сети через предохранитель.
Комплектация
Предохранители, колпачки и адаптеры не входят в комплект
Описание конструкции
Коробки изготовлены из ударопрочного,негорючего термопластичного материала.
Все металлические части – из нержавеющей стали или луженой меди.
Плавкая вставка предохранителя помещена либо в керамический, либо в усиленный стекловолокном термопластичный корпус.
В зависимости от типа коробки имеют степень защиты от IР 43 до IP 54.
Коробки со степенью IP 54 могут быть установлены снаружи стены или опоры.
Все соединительные коробки имеют класс изоляции II.
Соединительные коробки легко устанавливаются внутри опор через проем дверки в соответствии со стандартом EN 40-
2 (опоры освещения – размеры и допуски) и крепятся на кронштейнах в соответствии со стандартом DIN 49778 (опоры освещения –
кронштейны со сдвижными гайками для установки оборудования).
Для облегчения установки коробок в опорах с поперечными рейками отдельно могут быть заказаны переходные крюки.
